邁克閥門電動調節閥是自動化控系統中重要的控制儀器，整個結構是由電動執行結構和調節閥組成，然后再將電動執行機構和調節閥連接組合在一起，通過機械連接組裝而成，那么大家知道電動調節閥的結構和原理、常見故障及處理方法嗎?對此了解多少呢?是不是不清楚呢?沒關系，接下來我們將為大家總結一下。

　　電動調節閥的結構和工作原理：

　　1、電控閥的基本結構

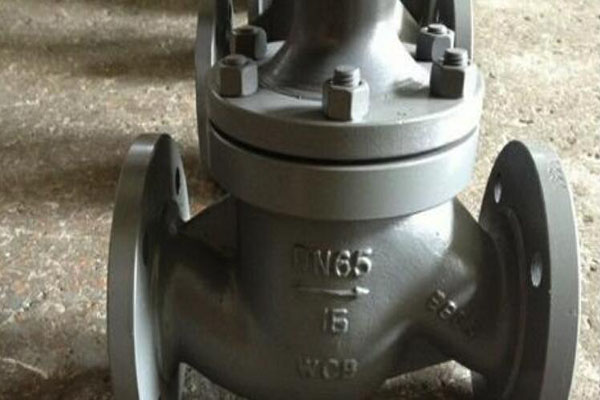

　　邁克閥門電動調節閥的上部是執行機構，它接收調節器輸出的0 ~ 10 MADC或4 ~ 20 MADC信號，并將其轉換成相應的線性位移，推動下調節閥動作，直接調節流體流量。各種電動調節閥的執行機構基本相同，但由于使用條件不同，調節閥(調節機構)的結構也很多，常用的是直通式單閥座和直通式雙閥座。

　　2、電動執行器的基本結構

　　電動致動器主要由彼此隔離的電氣部分和傳動部分組成，并且馬達用作連接兩個隔離部分的中間部分。電機根據控制要求輸出扭矩，扭矩通過多級直齒輪傳遞給梯形絲杠，梯形絲杠通過螺紋將扭矩轉化為推力。因此，梯形螺桿通過自鎖輸出軸將直線行程傳遞給閥桿。致動器的輸出軸設置有止轉環以防止傳動，并且輸出軸的徑向鎖定裝置也可以作為位置指示器。旗桿連接到輸出軸止動環，旗桿與輸出軸同步運行。輸出軸的位移通過與旗桿連接的齒條板轉換成電信號，作為比較信號和閥門位置反饋輸出提供給智能控制板。同時，致動器的行程也可以由機架板上的兩個主限位開關限制，并由兩個機械限位器保護。

　　3、執行器的工作原理

　　電動執行器以電機為驅動源，以DC電流為控制和反饋信號，當在控制器的輸入端有信號輸入時，該信號與位置信號進行比較。當兩個信號之間的偏差大于規定的死區，時，控制器產生動力輸出，并驅動伺服電機旋轉，使減速器的輸出軸向減小偏差的方向旋轉，直到偏差小于死區。此時，輸出軸穩定在對應于輸入信號的位置。

　　4、控制器結構

　　控制器由主控電路板、傳感器、發光管操作按鈕、分相電容、接線端子等組成。智能伺服放大器基于專用的單片機，通過輸入環路將模擬信號和閥門位置電阻信號轉換成數字信號。微處理器顯示結果并在通過后輸出控制信號

　　關于邁克閥門電動控制閥，上述內容中已經為大家總結完了，上面這些內容都是閥門的重要組成部分，缺一不可，希望大家在使用閥門的時候，一定要做好上面的質量檢測，確保所用的閥門質量合格、可靠。
